O gráfico Kagi foi criado no Japão na década de 1870, com o início do desenvolvimento do mercado de ações japonês. Inicialmente, esta visualização foi criada para rapidamente determinar as flutuações de preço do arroz.

A palavra Kagi vem da arte japonesa de impressão.

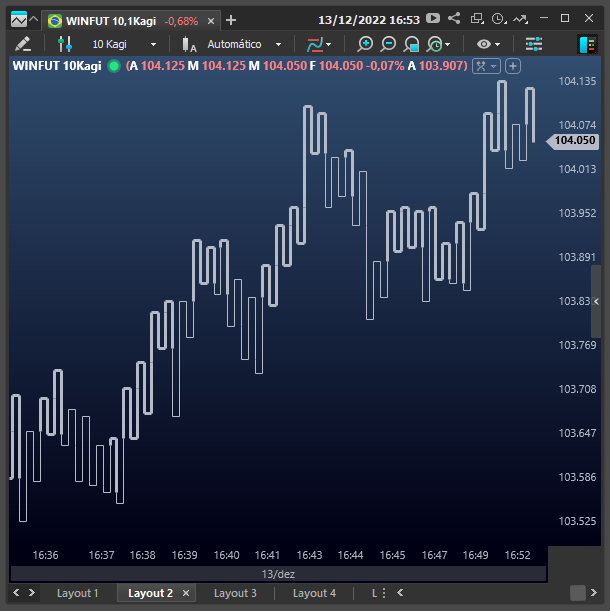

Uma característica notável do gráfico Kagi é a ausência do eixo do tempo, sendo assim uma leitura de fluxo.

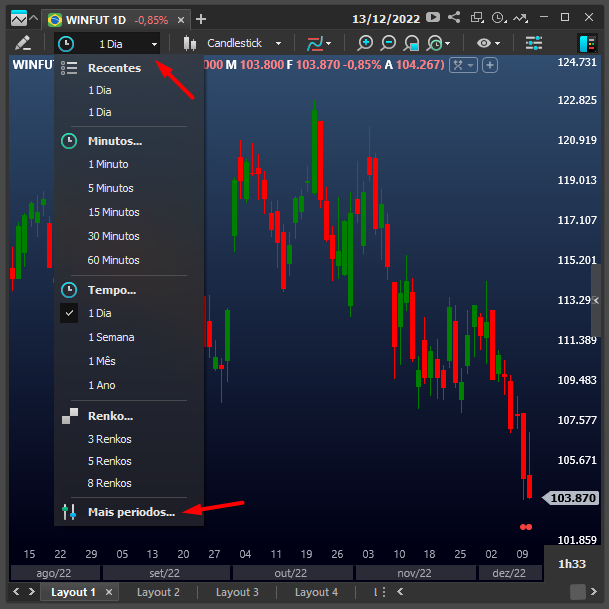

Para inserir este tipo de gráfico clique sobre o relógio e selecione a opção Mais períodos:

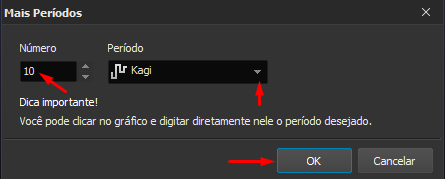

Após isto, insira a quantidade que desejar e selecione a opção Kagi:

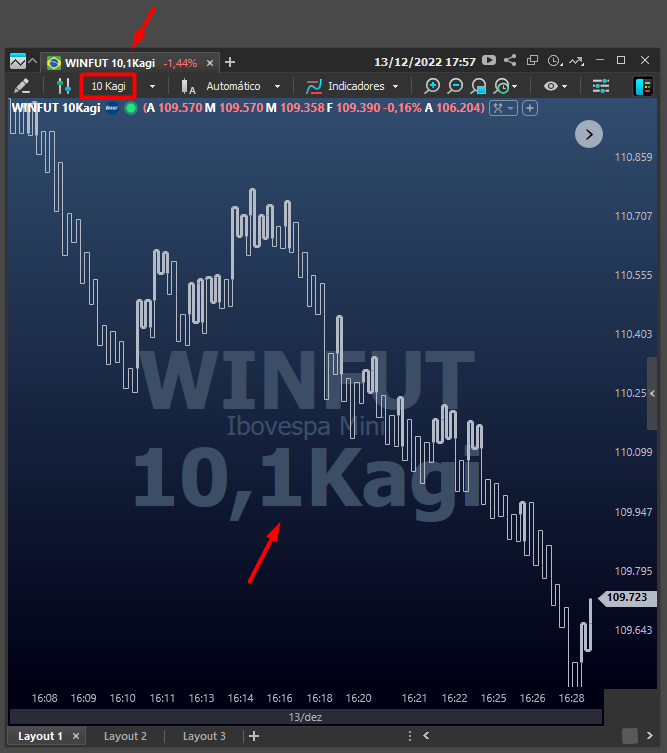

Observe que, por padrão, o dígito 1 é apresentado após o período selecionado, estando relacionado ao fator que concorre para o resultado.

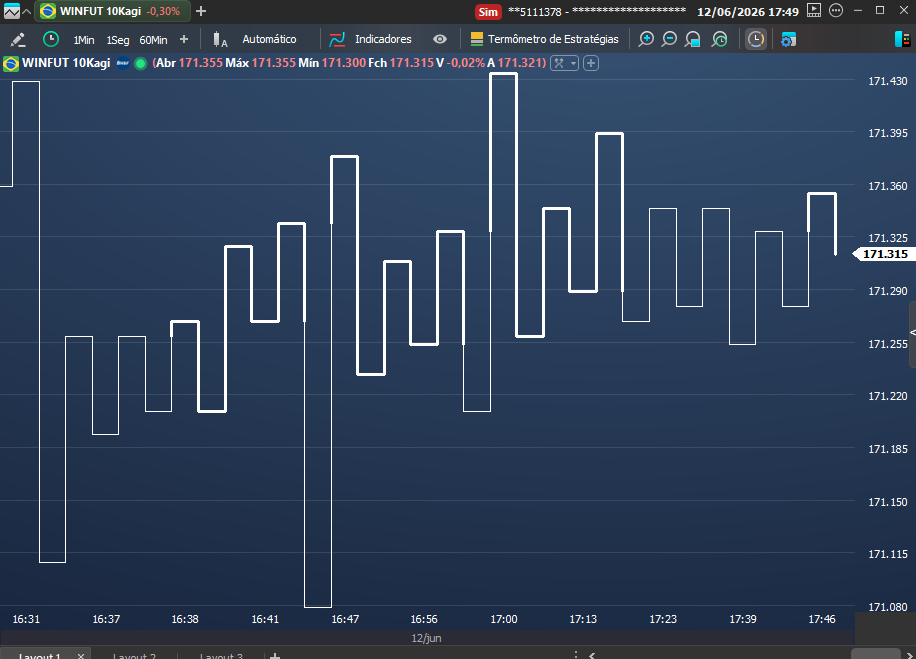

Nesta visualização, existem 4 elementos básicos que formam dois pares de grupos:

O primeiro par refere-se às linhas que indicam a direção do mercado:

• Yin: Linha vertical fina, indicando uma tendência descendente (urso). Às vezes, é marcada em vermelho; e
• Yang: Linha vertical espessa, significando uma tendência de alta (touro). Às vezes, é marcada em verde.

O segundo par corresponde a diferentes tipos de linhas de inflexão horizontais:

• Ombro: É um segmento horizontal que liga a linha ascendente com a linha descendente; máximo local.
• Cintura: É um segmento horizontal que liga a linha descendente com a linha ascendente; mínimo local.

Como ocorre a mudança de espessura/cor no gráfico Kagi:

• Quando a linha Yang cai abaixo da cintura anterior, ela se transforma em Yin; e
• Quando a linha Yin sobe acima do ombro anterior, ela se transforma em Yang.


Dicas para acompanhar a visualização Kagi

O preço de fechamento de um determinado período normalmente é o fator utilizado como dado de entrada. Para o gráfico Kagi, o tipo de construção usando o mínimo e máximo também é frequentemente usado. Nesse caso, os preços mínimos (baixa) são considerados quando o mercado se desloca para baixo e o máximo (alta) quando o mercado se move.

Ao escolher um período, vale a pena considerar que quanto mais longo for o período, maior será a diferença entre o gráfico Kagi e o movimento de preços em tempo real.
